Trong bài viết dưới đây, chúng tôi sẽ giới thiệu tổng quan về 5 phương pháp điều khiển chênh lệch áp suất. Đây là bản tóm tắt kinh nghiệm của các kỹ sư của chúng tôi. Chúng tôi phác thảo nó là gì, cách chúng tôi đo lường nó và nó ảnh hưởng như thế nào đến các điều kiện khác trong phòng sạch.
Để đảm bảo khi phòng sạch hoạt động bình thường hoặc cân bằng tạm thời bị hỏng thì không khí có thể đi từ vùng có độ sạch cao sang vùng có độ sạch thấp, để không khí phòng sạch bị ô nhiễm làm nhiễu loạn. Vì vậy, cần phải kiểm soát chênh lệch áp suất của từng phòng sạch trong nhà máy dược phẩm. Sau đó, chúng tôi sẽ hướng dẫn bạn cách kiểm soát chênh lệch áp suất trong khu vực sạch.
1. Yêu cầu quy định về kiểm soát áp suất chênh lệch
Chúng ta cần biết rõ ràng về chênh lệch áp suất trong phân xưởng sạch trong phiên bản 2010 của chứng chỉ GMP: Sự chênh lệch áp suất giữa khu vực sạch và khu vực không sạch và giữa các khu vực sạch có cấp độ khác nhau không được nhỏ hơn 10 Pascal, gradient áp suất thích hợp phải là được duy trì giữa các hoạt động có cùng mức độ sạch với các chức năng khác nhau để ngăn ngừa ô nhiễm và nhiễm chéo.
2. Xác định chênh lệch áp suất giữa các phòng sạch
(1) Sự chênh lệch áp suất của mỗi phòng trong cùng một khu vực sạch
Để xác định áp suất chênh lệch của từng phòng sạch trong cùng một khu vực sạch, bạn có thể so sánh áp suất của từng phòng sạch với hành lang khu vực sạch và lấy giá trị áp suất của hành lang khu vực sạch làm chuẩn.
Bởi vì hành lang khu vực sạch chạy qua mỗi phòng sạch, áp suất chênh lệch giữa mỗi phòng sạch và hành lang khu vực sạch được xác định, và chênh lệch áp suất giữa các phòng sạch cũng được xác định. Giá trị áp suất của tất cả các phòng sạch dựa trên giá trị áp suất của hành lang trong khu vực sạch, và sự chênh lệch áp suất giữa các phòng sạch sẽ không bị nhầm lẫn.
Ví dụ, trong phân xưởng chuẩn bị rắn, có thể xác định giá trị áp suất dương của hành lang trong khu vực sạch là 18 Pa. Bụi trong phòng nghiền và phòng cân bị phân tán nghiêm trọng, và nó thường được kết nối với khu vực hành lang sạch sẽ thông qua phòng trước. Nhằm ngăn không khí có hàm lượng bụi lớn trong phòng phát tán sang các phòng khác qua hành lang. Có thể xác định rằng áp suất dương của phòng nghiền và phòng cân là 12 Pa, và áp suất dương của phòng trước là 15 Pa. Bằng cách này, phòng nghiền và phòng cân có áp suất âm so với mặt trước phòng, và phòng phía trước có áp suất âm so với hành lang khu vực sạch sẽ.
(2) Chênh lệch áp suất giữa các cấp khu vực sạch khác nhau
Để xác định áp suất chênh lệch giữa các khu vực sạch có các mức độ khác nhau, trước tiên bạn có thể xác định áp suất dương của phòng sạch có mức độ sạch thấp, sau đó lần lượt tăng cơ sở giá trị áp suất dương để xác định áp suất dương của phòng sạch có mức độ sạch cao. mức độ.
Trong trường hợp đặc biệt, chênh lệch áp suất trong khu vực sạch, phân xưởng sản xuất thuốc, chẳng hạn như phân xưởng sản xuất viên nang mềm, có các phòng sạch có độ ẩm tương đối khác nhau trong cùng một khu vực sạch. Phòng sạch tương đối khô cần được kiểm soát để có áp suất dương so với phòng sạch bên cạnh để tránh luồng không khí ướt sang phòng sạch khô. Nhà máy sản xuất các loại thuốc có khả năng gây dị ứng cao như penicillin và phòng sạch nơi tiếp xúc với bột, chẳng hạn như phòng đóng gói phụ, nên duy trì áp suất tương đối âm.
3. Duy trì lượng khí chênh lệch áp suất không khí chênh lệch áp suất
Thể tích không khí chênh lệch áp suất của mỗi phòng sạch trong khu vực sạch để duy trì chênh lệch áp suất dương cần được bổ sung bằng không khí trong lành ngoài trời. Do đó, kích thước của khối lượng không khí chênh lệch áp suất dương trong phòng sạch ảnh hưởng trực tiếp đến tỷ lệ không khí trong lành của hệ thống điều hòa không khí thanh lọc và năng lượng tiêu thụ của hệ thống điều hòa không khí thanh lọc. Mỗi phòng sạch trong khu vực sạch sẽ duy trì lượng không khí chênh lệch áp suất của áp suất chênh lệch âm, từ phòng sạch thâm nhập vào phòng sạch. Trong nhiều trường hợp, đó là không khí ngoài trời không được xử lý thanh lọc. Do đó, kích thước của thể tích không khí chênh lệch áp suất âm trong phòng sạch có liên quan trực tiếp đến độ sạch của phòng sạch áp suất âm. Hiện nay, các phương pháp phổ biến để tính thể tích chênh lệch áp suất không khí trong phòng sạch là phương pháp khe hở và phương pháp tần số thông gió.
4. Duy trì áp suất chênh lệch phòng sạch không đổi
Giá trị chênh lệch áp suất phòng sạch và chênh lệch áp suất không khí ở trên chỉ là giá trị lý thuyết và cần phải thực hiện một số biện pháp kỹ thuật và phương tiện để thực hiện chúng. Trong các dự án thực tế, có nhiều cách để điều khiển chênh lệch áp suất trong phòng sạch: trong trường hợp bình thường, pepole thường chọn hệ thống thể tích không khí không đổi. Một van điều khiển nhiều lá hoặc van bướm chia đôi bằng tay cũng có thể được lắp đặt trên đường ống nhánh gió hồi của phòng sạch để điều chỉnh lượng gió hồi và điều khiển chênh lệch áp suất trong nhà.
(1) Lắp van áp suất dư
Thiết lập van áp suất dư cơ học hoặc van áp suất dư tự động trên cấu trúc bao của giao diện chênh áp. Đặt chênh lệch áp suất cho phép, bắt đầu khi áp suất trong nhà vượt quá chênh lệch áp suất, để phòng sạch duy trì áp suất đặt.
Áp suất cài đặt được duy trì bởi hệ thống điều khiển tự động chênh lệch áp suất tĩnh, hệ thống này sẽ tự động điều chỉnh độ mở của van gió hồi trên ống dẫn khí hồi của hệ thống điều hòa không khí thanh lọc, để phòng sạch duy trì áp suất cài đặt. Bộ biến tần điều chỉnh tốc độ của quạt gió tươi để thay đổi kích thước khối lượng gió tươi để duy trì áp suất cài đặt.
(2) Hiệu chỉnh đồng hồ đo chênh lệch áp suất
Khi cửa mở và hai phòng thông nhau, áp suất chênh lệch sẽ hiển thị 0. Sau khi đóng cửa, giá trị hiển thị có thể được điều chỉnh vì nó đáp ứng các yêu cầu.
(3) Cố gắng không điều chỉnh
Không thể điều chỉnh càng nhiều càng tốt: Trong quá trình thiết kế, do viện thiết kế đã tính toán cơ bản về không gian phòng, hướng gió, lưu lượng gió, lượng thông gió,… sau khi tính toán lý thuyết, cố gắng không điều chỉnh hết mức có thể.
(4) Theo quy định
Điều chỉnh theo yêu cầu của GMP, xác định mức và chọn giá trị chênh lệch áp suất của các phòng liền kề, cho dù đó là áp suất dương hay áp suất âm, v.v.
(5) Chú ý đến chi tiết
Làm kín không gian, thoát sàn, khe hở cửa ra vào, cửa sổ chuyển tầng, ... Lắp van áp suất dư trên tường ngăn phòng liền kề để kiểm soát áp suất dương. Ưu điểm là thiết bị đơn giản và đáng tin cậy. Nhược điểm là kích thước của van áp dư tương đối lớn, lưu lượng thông gió hạn chế, lắp đặt không thuận tiện, kết nối với ống dẫn khí không thuận tiện. Nó chỉ có thể được cài đặt trong các phòng sạch riêng lẻ.
(6) Thực hiện điều chỉnh hệ thống

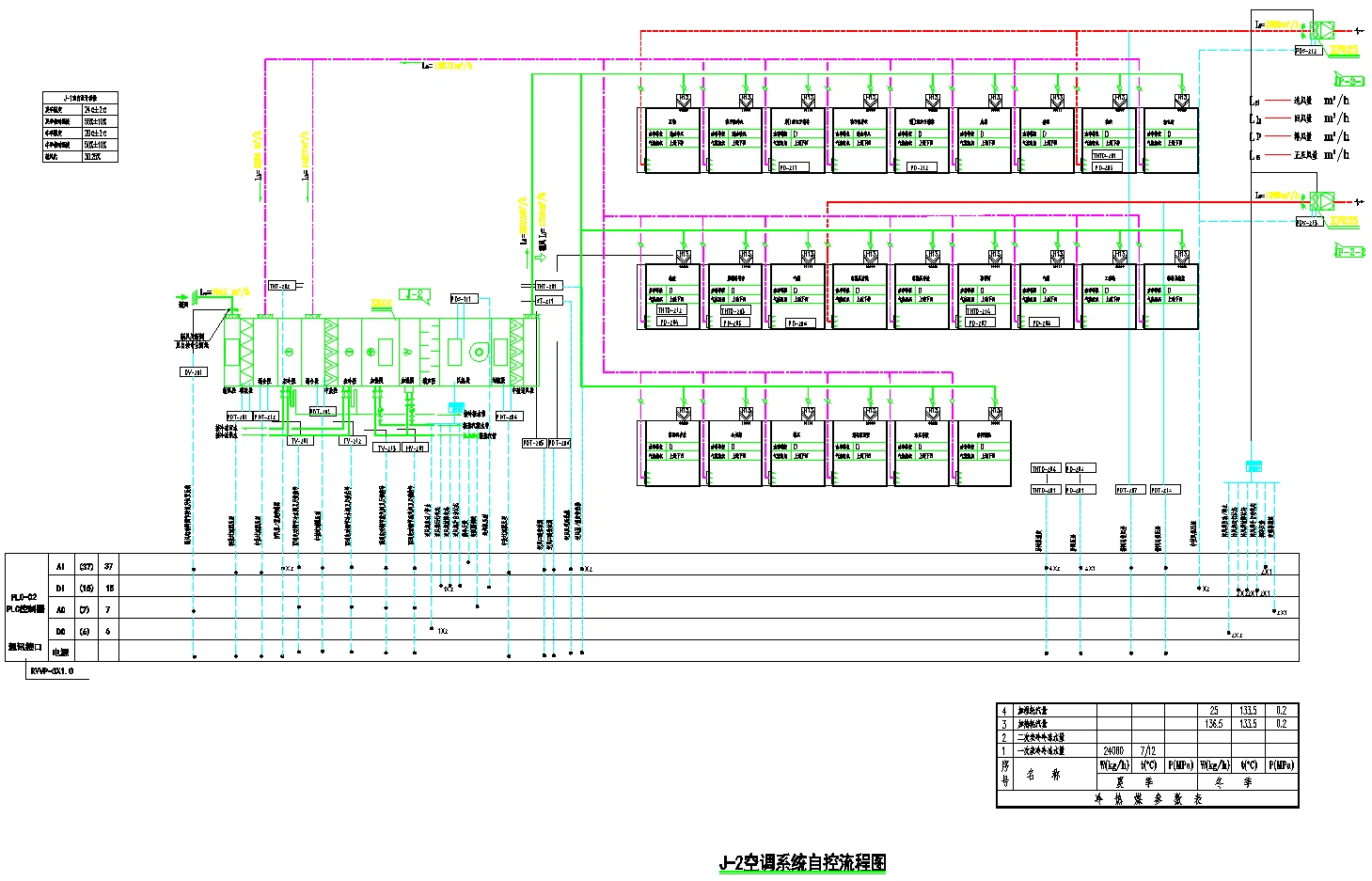

Lắp đặt hệ thống truyền động điện trên trục van của van điều khiển đường ống nhánh khí hồi (xả) của phòng sạch, để tạo thành van điều khiển điện với van tương ứng.
Theo giá trị phản hồi của chênh lệch áp suất trong phòng sạch, độ mở của van được tinh chỉnh và chênh lệch áp suất trong phòng sạch sẽ tự động được điều chỉnh để trở về giá trị cài đặt. Phương pháp này đáng tin cậy và chính xác hơn để kiểm soát chênh lệch áp suất trong phòng sạch, và chi phí của hệ thống điều khiển không cao, và nó được sử dụng rộng rãi trong thực tế kỹ thuật. Hệ thống có thể được lắp đặt trong phòng sạch cần hiển thị chênh lệch áp suất hoặc hồi lưu (xả) trên van điều chỉnh đường ống nhánh không khí.
Marya có thể cung cấp các thiết bị điều chỉnh chất lượng cao để hợp tác với hệ thống điều hòa không khí trong phòng sạch và hệ thống điều khiển tự động. Van điều chỉnh điện có thể kiểm soát chính xác chênh lệch áp suất trong nhà và có thể điều chỉnh chính xác 100% để đạt được giá trị cài đặt.
5. Phương pháp gỡ lỗi chênh lệch áp suất
Trong quá trình gỡ lỗi chênh lệch áp suất, để đảm bảo số lần thay đổi không khí trong phòng sạch và hiệu quả của quá trình thải và loại bỏ bụi của thiết bị, cố gắng không thay đổi lưu lượng cấp không khí và lưu lượng không khí của thiết bị quạt hút và loại bỏ bụi. quạt. Sự chênh lệch áp suất chủ yếu được điều chỉnh bằng cách điều chỉnh lượng khí hồi và lượng khí thải của hệ thống. Các phòng chức năng trong khu vực con người vệ sinh cần tuân theo lộ trình con người làm sạch như sau: hành lang khu vực không sạch, khu thay giày, phòng thay đồ chính, phòng thay đồ phụ, phòng đệm, hành lang phòng sạch bên trong.
Duy trì chênh lệch áp suất dương ít nhất 30Pa giữa hành lang phòng sạch bên trong và khu vực không sạch. Nguyên tắc cơ bản của việc thiết lập chênh lệch áp suất này là thể tích khí cấp lớn hơn lưu lượng khí hồi, thể tích khí thải và thể tích khí rò rỉ để duy trì áp suất dương. Sự chênh lệch áp suất được thiết lập bằng cách đạt được sự cân bằng giữa lượng không khí cấp và lượng khí thải cộng với lượng không khí chênh lệch áp suất (lượng không khí dư) của phòng sạch.
